ピン配置について教えてください

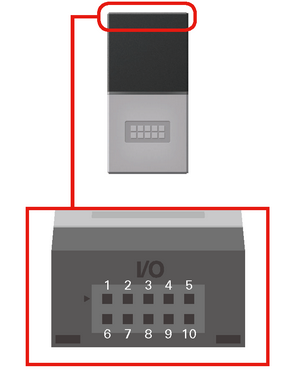

MESHのGPIOブロックには、入出力の端子として10のピン端子が用意されています。
ピン配置・機能と電気的仕様は以下の表をご確認ください。




ピン番号 名称 機能 I/O 仕様
1 VOUT 電源出力 出力   出力電圧 (V) 最大出力電流 (mA)
内蔵バッテリーで動作 3.3 100
USB給電しながら動作 3.3

250

ただし、最大電流はUSB給電電流以下

2 DIN1 デジタル入力 入力   最小 (V) 最大 (V)
Lowレベル入力電圧 (VIL) 0.0 0.9
Highレベル入力電圧 (VIH) 2.1 3.0
3 DIN2 デジタル入力 入力   最小 (V) 最大 (V)
Lowレベル入力電圧 (VIL) 0.0 0.9
Highレベル入力電圧 (VIH) 2.1 3.0
4 DIN3 デジタル入力 入力   最小 (V) 最大 (V)
Lowレベル入力電圧 (VIL) 0.0 0.9
Highレベル入力電圧 (VIH) 2.1 3.0
5 GND グラウンド -
6 DOUT1 デジタル出力 出力   最小 (V) 最大 (V)
Lowレベル出力電圧 (VOL) 0.0 0.3
Highレベル出力電圧 (VOH) 2.7 3.0
最大電流 (mA) 5.0
7 DOUT2 デジタル出力 出力   最小 (V) 最大 (V)
Lowレベル出力電圧 (VOL) 0.0 0.3
Highレベル出力電圧 (VOH) 2.7 3.0
最大電流 (mA) 5.0
8 DOUT3 デジタル出力 出力   最小 (V) 最大 (V)
Lowレベル出力電圧 (VOL) 0.0 0.3
Highレベル出力電圧 (VOH) 2.7 3.0
最大電流 (mA) 5.0
9 AIN アナログ入力 入力   最小 (V) 最大 (V)
入力電圧 (V) 0.0 3.0
アナログ-デジタル変換

8bit

10 PWM

アナログ出力

(PWM)

出力   最小 (V) 最大 (V)
Lowレベル出力電圧 (VOL) 0.0 0.3
Highレベル出力電圧 (VOH) 2.7 3.0
最大電流 (mA) 0.5
周波数 (Hz) 125

※絶対最大定格 -0.3V~3.3V

※動作温度 0~35℃
